Витая пара: что это? Схемы и способы обжима витой пары

Витая пара: что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.) .

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Как выбрать интернет кабель

Для подключения к интернету используется кабель типа витая пара. Как правило, он представляет собой провод с 4-8 жилами.

Диаметр внутренней изоляции такого шнура обычно составляет от 0,4 мм, а внешней — от 0,65 мм. К сетевому оборудованию интернет кабель подключается с помощью разъемов RJ45.

Параметры модели должны соответствовать требованиям сети. По этой причине для правильного выбора нужно учитывать изложенные здесь характеристики витой пары.

В зависимости от способа прокладки модели делят на внешние и внутренние. Отличаются они тем, что наружные кабели обладают усиленной изоляцией. Она бережет жилы не только от пыли, влаги и перегибов, а и от ультрафиолета, мороза и жары. Также внешние провода лучше защищены от механических нагрузок.

Внутренняя витая пара прокладывается в стене, в полах и потолках. Также ее размещают в специальных кабельных каналах или просто протягивают по периметру помещения, фиксируя специальными скобами. Что касается внешних моделей, то они предусматривают монтаж в специальных каналах, вентиляционных шахтах. Также существуют подвесные варианты. Они оснащаются специальными тросами, которые могут размещаться как отдельно, так и под общей с жилами оболочкой. Такие элементы обеспечивают витому кабелю лучшую устойчивость к механическим повреждениям и порывам ветра.

Кроме особенностей монтажа, при выборе Ethernet-кабеля нужно учитывать его технические параметры. О них пойдет речь ниже.

Тип экранирования

От классического провода экранированная модель отличается наличием защитного оснащения, которое предотвращает негативное влияние радиочастотных помех на сигнал. Модели с защитным экраном маркируются как FTP, STP. В первом случае экранирование реализовано в виде фольги, во втором — в виде металлической сетки. Существуют и иные вариации защитных экранов.

Экранированный LAN кабель подойдет в том случае, если предполагается монтаж вблизи источников электромагнитного излучения: различной электроники, трансформаторов и т. д. В остальных же случаях стоит выбирать неэкранированный вариант. Такой витой провод маркируется как UTP.

Важно! Тип экранирования кабеля и других компонентов сети должен быть идентичным.

Категория

Этот параметр указывает на скорость передачи данных и рабочую частоту. Модели 1-4 категорий устарели, а варианты третьей категории используются для телефонных сетей.

Кабель для интернета может принадлежать к следующим категориям:

  • CAT5 — один из самых популярных вариантов, характеризуется частотой в 100 МГц и скоростью в 100 Мбит/сек при использовании двух пар. Если же использовать четыре пары, пропускная способность увеличится в 10 раз.
  • CAT5е — четырехжильный вариант с частотой в 125 МГц. Как и в предыдущем случае скорость достигает 100 и 1000 Мбит/сек в зависимости от количества пар.
  • CAT6 — такой вариант имеет частоту в 250 МГц и обеспечивает скорость передачи данных на уровне 10 Гбит в секунду.
  • CAT6a — характеризуется такой же, как и у предыдущей категории, пропускной способностью, однако частотная полоса у этих моделей в два раза шире.
  • CAT7 — модели разработаны специально для быстрой передачи сигнала — до 10 гигабит в одно мгновение. Частота составляет 600 МГц. Отметим, что благодаря двойному экранированию, присущему таким кабелям, обеспечивается максимальная длина передачи сигнала.
  • CAT7a — сверхбыстрый вариант с пропускной способностью до 40 Гбит/сек при использовании провода длиной до 50 метров. Если же кабель максимум 15-метровый, то сигнал передается намного быстрее: скорость достигает 100 Гбит/сек. Частота же составляет 1200 МГц.
Читать еще:  Как заблокировать рекламу в интернете

Материал проводников и оболочки

Проводники витого кабеля изготавливают из стали, меди и алюминия. Также встречаются комбинированные варианты — алюминиевые проводники, покрытые тонким слоем меди. Однако чисто медный вариант лучше всего: она характеризуется максимально качественным сигналом и большей устойчивостью к перегибам.

Кроме материала проводников, следует обращать внимание на то, из чего изготовлена изоляция. Ниже — распространенные варианты и их буквенные обозначения.

  • PP — оболочка из полипропилена/поливинилхлорида. Такой изоляцией оснащается большинство кабелей. Она отличается устойчивостью к высоким температурам — до +140°С.
  • FR — огнеупорная изоляция. При возгорании провод еще сможет проработать от 30 до 180 минут. Период зависит от стандарта и прописывается в характеристиках.
  • LS — Low Smoke. Такие модели отличаются низким дымовыделением. При горении она выделяет меньше дыма, чем другие виды оболочки.
  • ZH — Zero Halogen. Во время горения такая оболочка не выделяет вредных для человеческого организма галогенных газов.
  • В — бронированная изоляция. Обычно для усиления используются стальные ленты, которыми оплетают провод.

Примечание: из ПВХ изготавливают оболочку для внутренних витых кабелей. Наружные же модели оснащаются изоляцией из полиэтилена.

Зная требования сети к пропускной способности, условия эксплуатации и прокладки кабеля, вы без труда подберете подходящий вариант.

Варианты выбора.

Для прокладки домовой или квартирной сети скоростью до 100 Мбит/с по минимальной цене можно использовать 2-х парный неэкранированный кабель категории 5е. Он стоит от 500 до 1200 рублей за 100м.

Для прокладки домовой или квартирной высокоскоростной сети (или сети с запасом для развития) следует использовать кабель категории 6. Такой стоит от 1300 до 3300 рублей за 100 м.

Если требуется кабель для прокладки линии связи в условиях сильных помех от производственного оборудования, обратите внимание на экранированные кабеля и озаботьтесь наличием качественного заземления в местах прокладки кабеля и установки сетевого оборудования. Экранированный кабель будет стоить от 1300 до 3500 рублей за 100 м.

Для прокладки линии связи ЛВС на открытом воздухе потребуется соответствующий кабель по цене 1500-3500 рублей за 100 м.

Если же кабель еще предполагается натягивать между опорами, то следует обратить внимание на наличие несущего троса. Стоит такой будет 2800-3500 рублей за 100 м.

Категории кабеля RJ-45

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e, это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель .

Читать еще:  Как убрать рекламу в интернете навсегда

Разводка кабеля

Повторюсь в третий раз — соединить кабель витая пара в квартире для компьютерной сети скруткой или клемниками нельзя. Как следствие, распаячных коробок для разветвления кабеля быть не может.

Кабель витая пара прокладывается неразрывными линиями от точки доступа до компьютера, если в квартире он (компьютер) один. Или прокладывается едиными линиями от точки доступа до роутера и от роутера до компьютеров квартиры (дома).

Для подключения кабеля к устройствам (роутеру и сетевой плате компьютера) используются специальные разъёмы, называемые Джеки, маркировка RJ-45.

  • Если в сети не используется роутер, то распиновку кабеля делаем по схеме:

  • Если есть роутер, то концы витой пары обжимаются одинаково (1-1,2-2 и т.д.).

5) Хороший Ethernet кабель имеет огнестойкую оболочку

Как правило, оболочка Ethernet кабеля может состоять из двух видов материалов: негорючего и огнезащитного кожуха. Огнестойкие кабели предназначены для предотвращения распространения огня в новую область, в то время как невоспламеняющиеся кабели не могут. Поэтому из соображений безопасности лучше покупать кабели, которые не распространяют горение. Кроме того, огнестойкие типы и класс достойны внимания. Существует много типов огнезащитных кабелей, таких как CM, CMR, CMP, LSZH и т. д. Обычно кабели Ethernet с оболочкой из PVC CM и LSZH обычно используются в среде кабелей. Если вам необходимо использовать кабели в системе повышения давления обратного воздуха, вам следует использовать кабель CMP (Plenum Cable) в вентиляционных каналах или оборудовании для обработки воздуха. Для получения более подробной информации, вы можете проверить рейтинг обложки Ethernet кабеля..

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

  1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
  2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
  3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
  4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
  5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
  6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
  7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
  8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
  9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
  10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

По форме lan кабель витая пара бывают круглый и плоский. На оболочке кабеля через каждый метр или фут (0,3 м) наносится маркировка, в которой указан производитель, категория кабеля, метраж и другая информация. Это позволяет определять протяженность проложенной линии без линейки.

Читать еще:  Как снять пароль блокировки экрана устройства android

Как видно из маркировки на фото, данный кабель предназначен для работы при температуре окружающей среды до 75°С, UTP – без экранирования, 4PR – имеет 4 витые пары, EIA/TIA-568 – соответствует спецификации EIA/TIA-568, метки на кабеле в футах.

Внутри оболочки, параллельно витым парам часто можно встретить капроновую нить, которая служит для повышения механической прочности кабеля в целом, а также позволяет разрезать вдоль оболочку при разделке кабеля без повреждения витых пар. Для этого нужно на пару сантиметров освободить витые пары от оболочки, взяться за нить и потянуть ее в обратную сторону. Оболочка легко прорежется вдоль кабеля. Эту нить еще называют разрезной.

Что лучше подключить в квартиру для интернета

Когда провайдеры предлагают подключить домашний интернет, то часто речь заходит про кабель, который они используют. Обычно все сводится к тому, что это хороший кабель и работает лучше остальных. Разберем по факту, в чем разница для обычного абонента.

Чаще всего в многоквартирных домах подключают по двум технологиям: Fast Ethernet или GPON.

Fast Ethernet — подключение с помощью кабеля — 4-жильной витой пары, которая пропускает до 100 Мбит/с. Если нужна скорость больше, то подключают 8-жильную витую пару, которая пропускает до 1 Гбит/с.

GPON — подключение с помощью оптоволоконного кабеля, который пропускает до 1 Гбит/с.

Рассмотрим различия технологий по самым важным пунктам для пользователя:

  • Необходимость подключать дополнительное оборудование;
  • Свобода выбора Wi-Fi роутера;
  • Разница в скорости соединения;
  • Прочность кабелей.

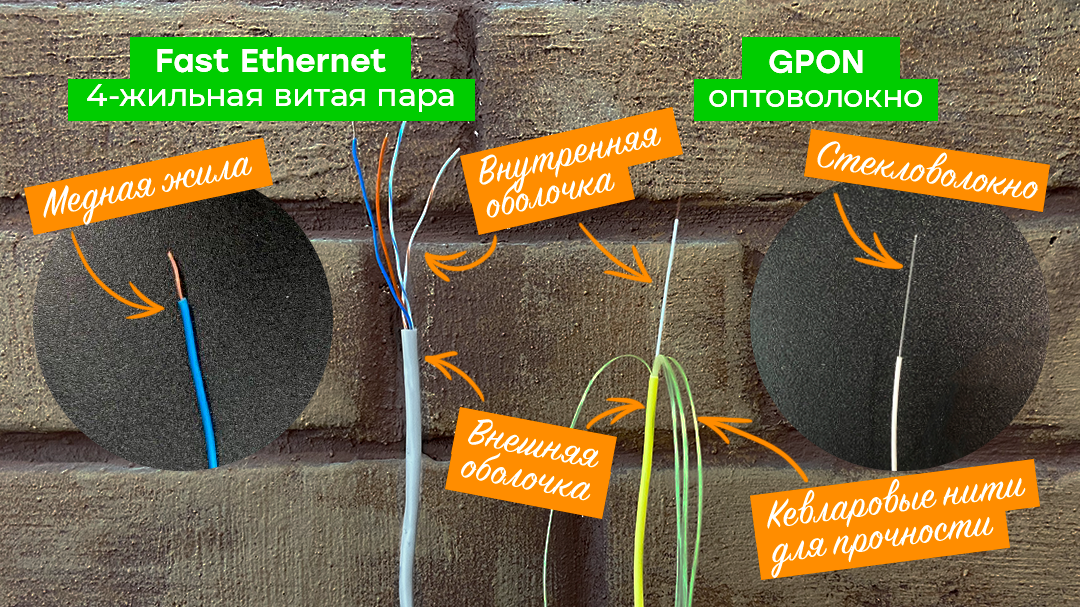

Визуально кабели немного отличаются по толщине, но незначительно. Кабель для Fast Ethernet обычно светло-серого цвета, а GPON желтого.

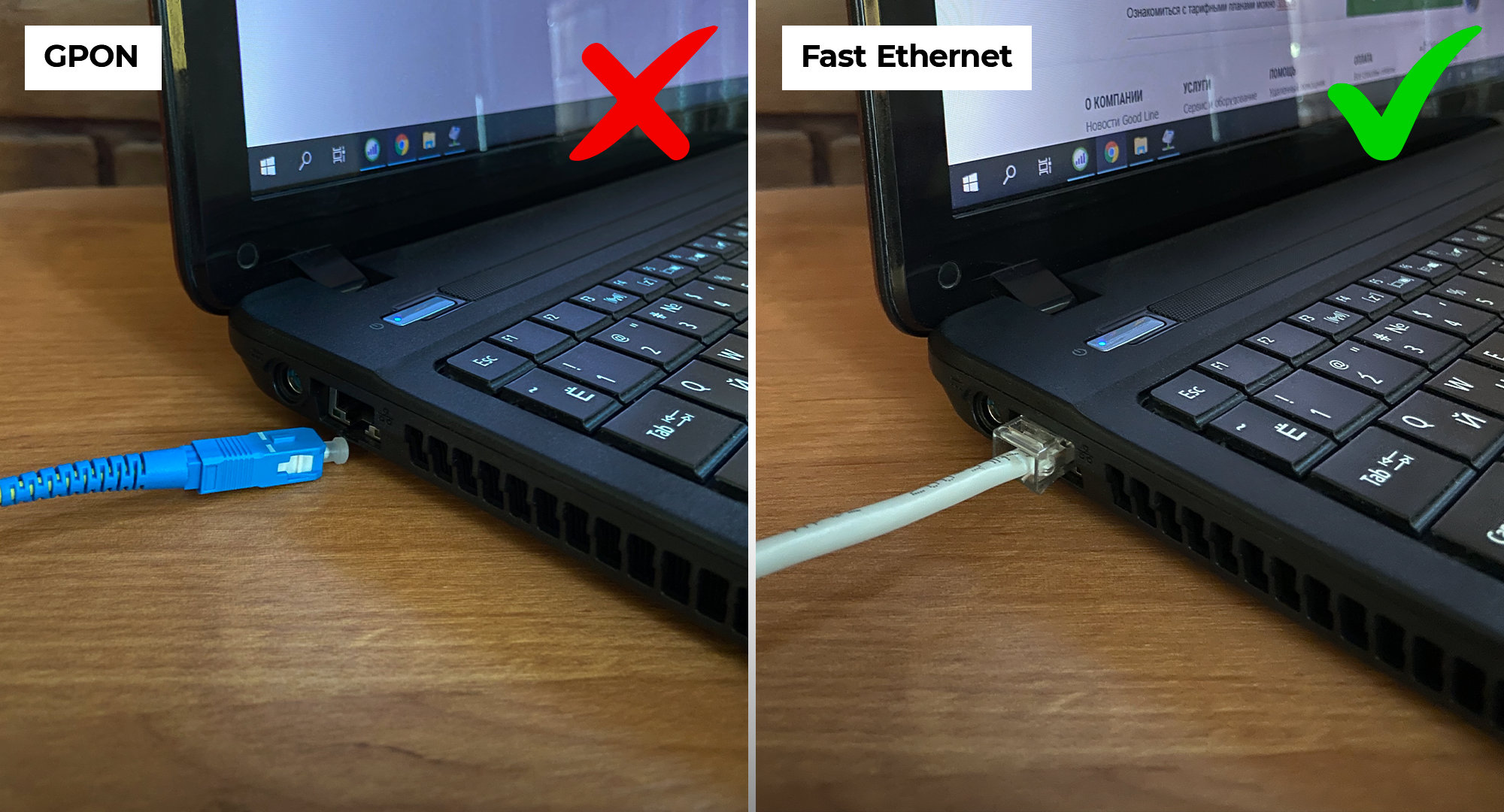

Кабель от Fast Ethernet можно сразу подключить в устройство, а для оптоволокна нужно дополнительное оборудование

На первый взгляд, разницы нет: в квартиру в любом случае заводят кабель. Если это Fast Ethernet, то кабель подключается напрямую в компьютер или ноутбук, либо в Wi-Fi-роутер.

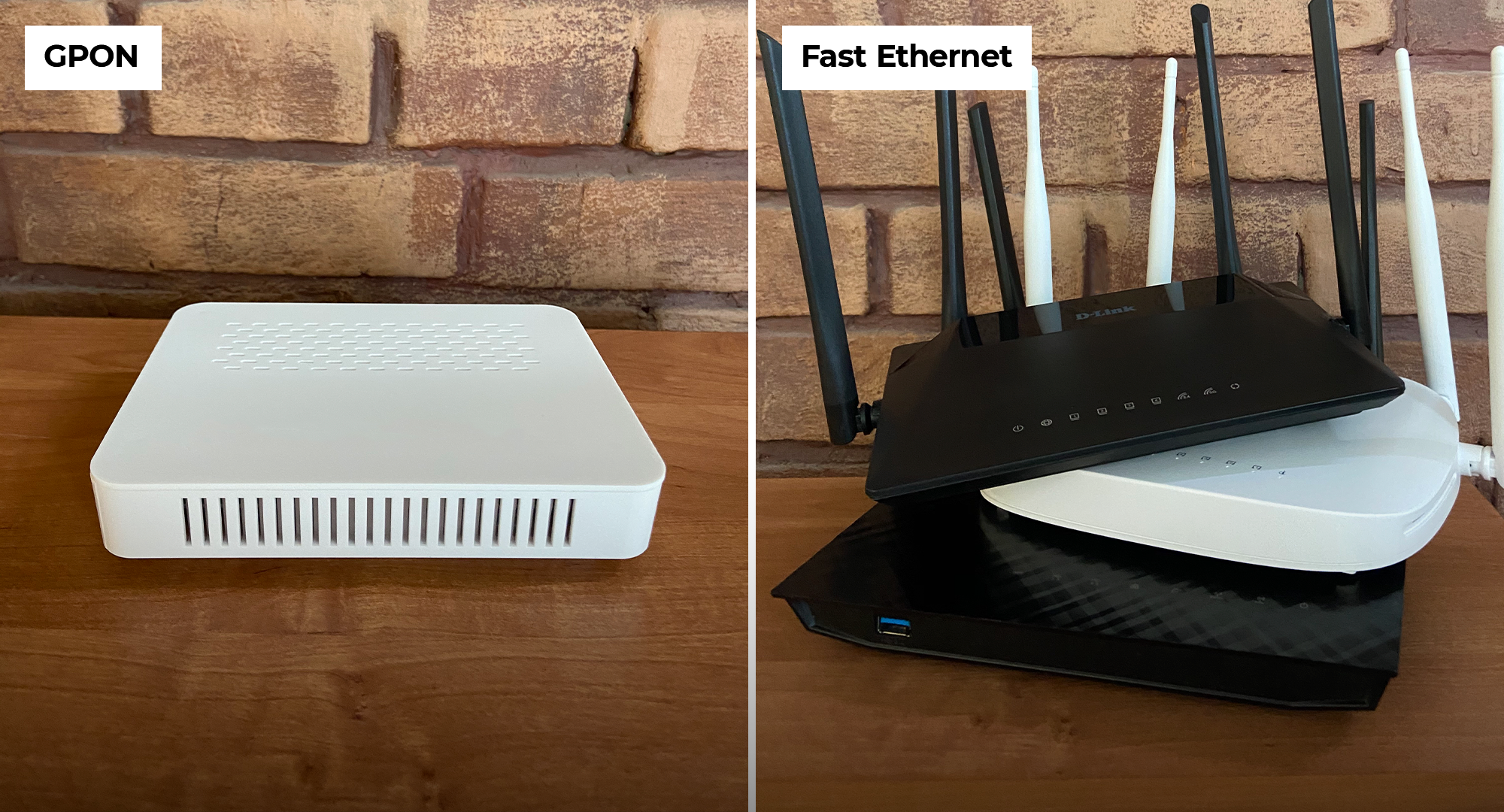

С GPON сложнее. Такой кабель нельзя сразу подключить в компьютер, ему требуется «преобразователь» — абонентский терминал. На выходе из терминала идет все та же витая пара, которая подключается в устройство абонента. Важно, что абонентский терминал предоставляет провайдер — вы не можете использовать какой-то другой, если оборудование компании вас не устроит. Терминал это еще один элемент в сети, который может давать сбой а, значит, повышает риск проблем с соединением.

Свобода выбора Wi-Fi роутера

С Fast Ethernet вы можете выбрать любую модель роутера, независимо от бренда, цены и технических характеристик.

При подключении GPON провайдер может дать абонентский терминал с встроенной функцией Wi-Fi. То есть вы по умолчанию устанавливаете ту модель, которую дает провайдер. Либо придется подключать дополнительный роутер, для которого нужно выделить место и розетку.

Разница в скорости соединения

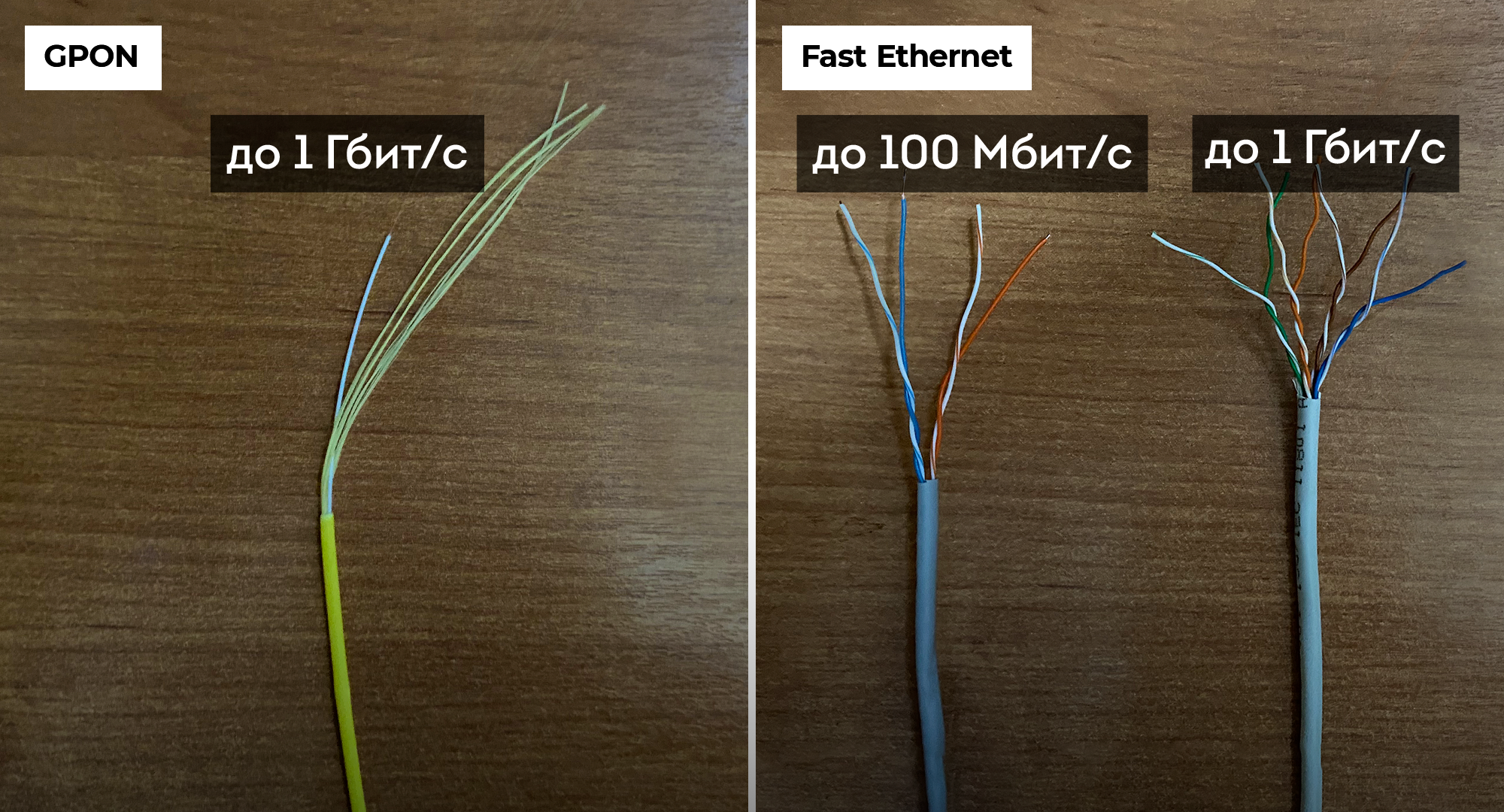

И витая пара, и оптоволокно передают скорость до 1 Гбит/с

Обычному пользователю интернета достаточно 100 Мбит/с: на соцсети, просмотр видео и новостей, поэтому подключать GPON нет смысла. Если абоненту нужна скорость больше 100 Мбит/с, то используют 8-жильную витую пару — такая технология называется Gigabit Ethernet.

GPON позволяет передавать скорость до 1 Гбит/с на расстоянии 5-6 км. Одного кабеля для скорости более до 1 Гбит/с недостаточно: нужно, чтобы Wi-Fi роутер и ваши устройства пропускали такую скорость.

Какой кабель прочнее

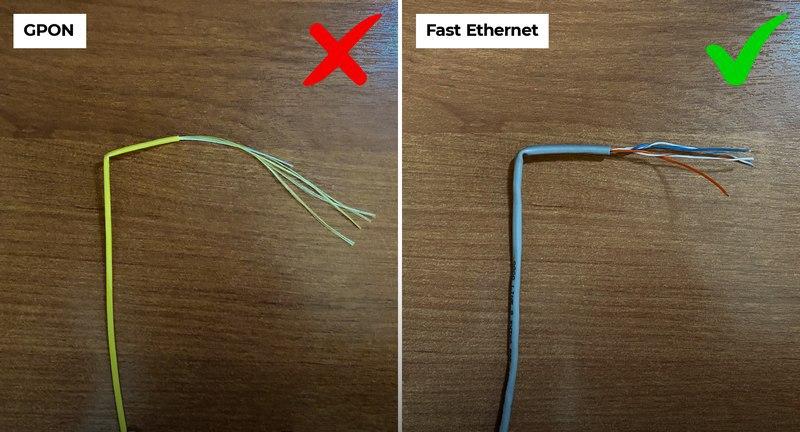

Кабель для Fast Ethernet пара прочнее, чем оптоволокно

Прочность кабеля Fast Ethernet и GPON разная и это связано с их «начинкой». Внутри кабеля Fast Ethernet медные провода, которые можно сгибать и укладывать в плинтус. Даже если вы случайно придавите кабель ножкой дивана или дверью, интернет по-прежнему может работать. У кабеля Fast Ethernet можно удалить поврежденный отрезок и соединить кабель без потери скорости.

Внутри кабеля GPON стеклянные волокна, которые нельзя сгибать под углом 90% — это сразу приведет к потере связи. Если вы случайно повредили такой кабель в одном месте, то для восстановления придется прокладывать новый по всей квартире. Удлинить или укоротить оптоволокно тоже не получится — обычно провайдеры предлагают сразу менять кабель.

Как подключает Good Line

Good Line подключает в квартире Fast Ethernet, т. к. он прочнее в использовании и способен пропускать более 100 Мбит/с. Кроме этого, кабель Fast Ethernet легко починить, удлинить или укоротить по желанию абонента, в отличие от GPON.

Кабель GPON Good Line тоже использует, но только при подключении на дальние расстояния: между городами и домами.

Если кратко:

1. Витую пару можно сразу подключить в компьютер, ноутбук, Wi-Fi роутер. Для оптоволокна нужно обязательно ставить абонентский терминал, который питается от сети.

2. С витой парой вы можете выбрать любую модель роутера. При подключении оптоволокна придется использовать Wi-Fi, который встроен в абонентский терминал, либо устанавливать свой роутер и тогда будет две приставки.

3. Оптоволокно подходит для подключения частных домов, когда от главного оборудования до абонента нужно провести несколько километров кабеля. Витая пара не способна проводить скорость на расстояние более 100 метров, а оптоволокно идеально справляется с этим.

4. И витая пара, и оптоволокно способны проводить скорость более 100 Мбит/с. Но оптоволокно легче повредить, а при восстановлении нужно менять кабель по всей квартире. Витая пара прочнее в быту и даже если кабель поврежден, можно восстановить отдельный сегмент без полной замены.
